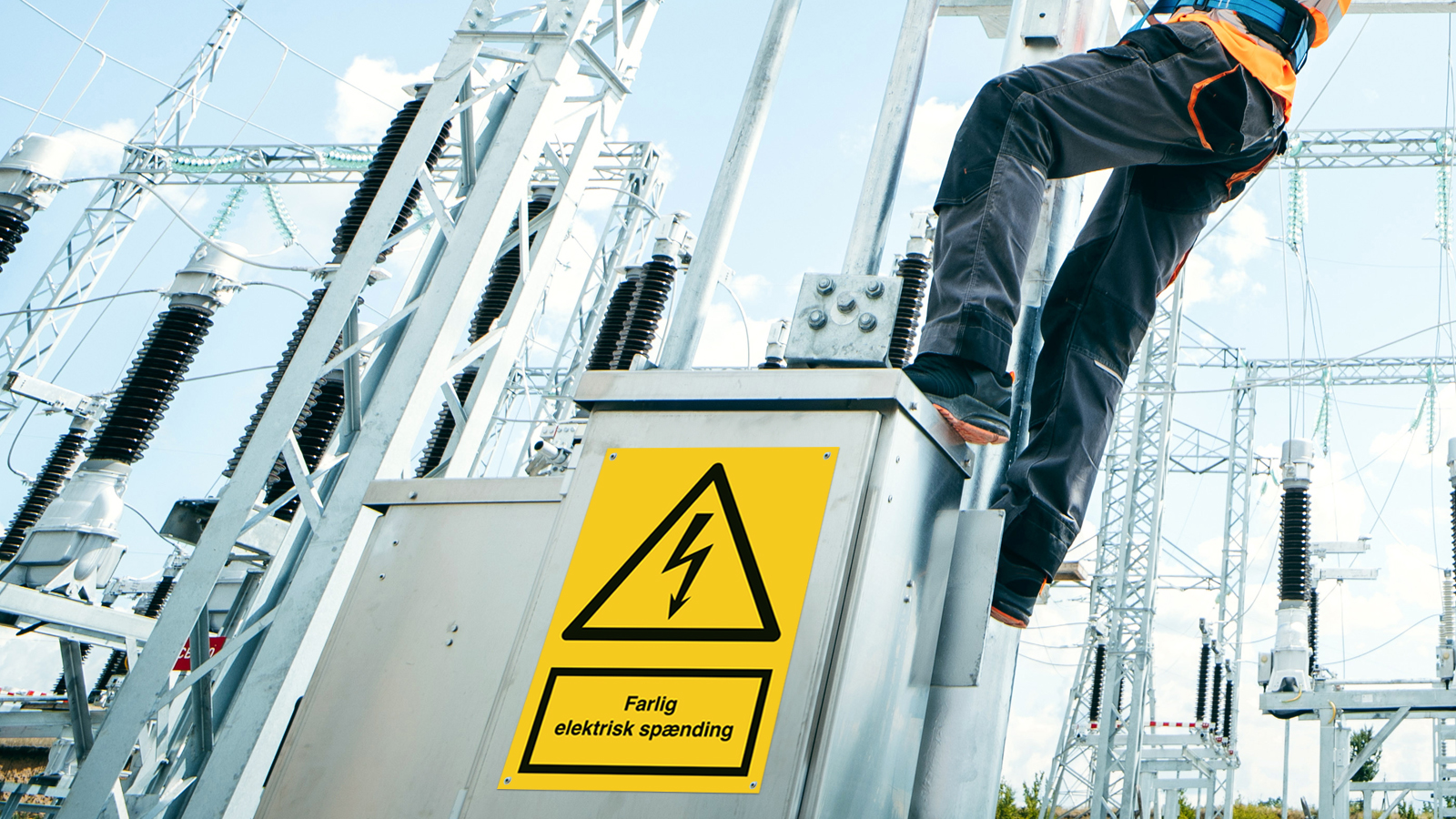

Ved arbeid nær elektriske installasjoner og høyspenningsanlegg er korrekt skilting ikke bare god praksis — det er et lovkrav. Advarselsskilt ved høyspænning advarer ansatte og besøkende om livsfarlig elektrisk spenning og forebygger alvorlige ulykker. Det primære symbolet er ISO 7010 W012 — det gule trekantede skiltet med det svarte lyn-piktogrammet.
Praktiske eksempler på bruk av advarselsskilt ved høyspænning
Transformatorstasjoner og elforsyningsanlegg: Tydelig skilting ved innganger og på utstyr er lovpålagt og forebygger utilsiktet kontakt med livsfarlige spenninger.
Industrielle tavlerom og el-skap: Advarselsskilt på tavledører signaliserer at det er spenningsførende deler bak panelet.
Byggeplasser: Midlertidige el-installasjoner krever løpende skilting, ettersom nye medarbeidere og underentreprenører ferdes i området.
Maskinrom og tekniske installasjoner: Motorer, frekvensomformere og styringsanlegg med eksponerte høyspenningsdeler skal merkes tydelig.
Lovkrav: Arbeidstilsynets forskrift om sikkerhetsskilting
I henhold til norsk lovgivning er det arbeidsgiverens ansvar å sikre en trygg arbeidsplass hvor risikoene minimeres så mye som mulig. Arbeidstilsynets forskrift om sikkerhetsskilting og signalgivning på arbeidsplassen (best.nr. 526) krever tydelig og korrekt skilting overalt der det er risiko for personskade — herunder ved elektriske farer og høyspænning. Forskrift om utforming og bruk av arbeidsutstyr (bedst.nr. 555) stiller dessuten spesifikke krav til merking av tavler, transformatorstasjoner og spenningsførende deler.
Krav til advarselsskilt ved elektrisk fare
Form: Likesidet trekant med spissen opp
Farge: Gul bakgrunn (min. 50 % av flaten), sort trekant-kant og sort piktogram
Symbol: ISO 7010 W012 — lyn-piktogram for elektrisk spenning
Størrelse: Tilpasset synlighetsavstand — minst 200×200 mm ved normal arbeidsavstand
Materiale: Holdbart og værbestandig ved utendørs bruk
Relevante ISO 7010-symboler til høyspænning
ISO 7010 er en internasjonal standard som spesifiserer grafiske symboler på sikkerhetsskilt. Ved høyspænning og elektriske farer er disse symbolene de viktigste:

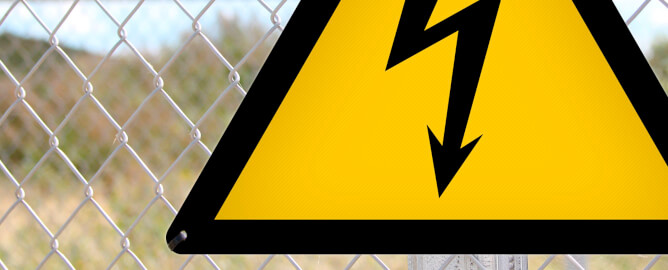

W012 — Elektrisk spenning: Det primære advarselsskiltet ved spenningsførende deler, el-skap og transformatorstasjoner. Viser et lyn i en sort trekant på gul bakgrunn.
Forbudsskilt: Forbudsskilt supplerer — f.eks. "Adgang forbudt for uvedkommende" på transformatorstasjoner.
Påbudsskilt: Påbudsskilt angir krav om isolerende hansker og sikkerhetssko i høyspenningsområder.
Slik monterer og plasserer du advarselsskilt ved høyspænning korrekt
Arbeidstilsynets forskrift og ISO 7010 fastlegger klare prinsipper for korrekt plassering av sikkerhetsskilt. Det er ikke nok å ha det riktige skiltet — det må også sitte på riktig sted.
Plasseringstips for advarselsskilt ved høyspænning:
Øyenhøyde: Monter skilt i øyenhøyde — typisk 1,5–1,8 meter over gulvet — slik at de fanges naturlig i synsfeltet.
Ved inngangen: Plasser advarselsskiltet ved inngangen til det farlige området, før man trer inn.
Direkte på utstyret: Punkt-advarsler monteres på selve det spenningsførende utstyret: tavledøren, kabelinnføringen, transformatorhuset.
Uten blinde vinkler: Kontroller at skiltet er synlig fra alle adgangsvinkler — også når dører og dekksler er åpne.
Etterlysende ved strømstans: I rom uten dagslys bør etterlysende skilt vurderes for å sikre synlighet ved strømstans.
Husk regelmessig inspeksjon — minst én gang i året og etter enhver ombygging. Slitte eller skadde skilt skal skiftes ut umiddelbart.
ISO 7010 og ISO 3864: Standardene bak advarselsskilt ved høyspænning
ISO 7010 er en internasjonal standard som spesifiserer grafiske symboler på sikkerhetsskilt med formål om å skape ensartede symboler som er lett gjenkjennelige på tvers av land og språk. For elektriske farer definerer standarden nøyaktig hvordan lyn-symbolet skal se ut og i hvilken kontekst det brukes.
ISO 3864 er komplementærstandarden som spesifiserer de tekniske kravene til utformingen av selve skiltene:
Farger: Gul bakgrunn, sort trekant-kant og sort piktogram. Den gule fargen skal dekke minst 50 % av skiltflaten.
Form: Likesidet trekant med spissen opp for advarselsskilt.
Dimensjoner: Linjetykkelsen skal være 0,06 ganger skiltets bredde for optimal lesbarhet.
Holdbarhet: Krav til materialenes bestandighet mot UV-stråling, fukt og temperatursvingninger.
Overholdelse av begge standardene er i praksis dokumentasjon på at skiltingen oppfyller Arbeidstilsynets krav om lett gjenkjennelig og internasjonalt forståelig sikkerhetskommunikasjon.
Velg riktig materiale til advarselsskilt ved høyspænning
Valget av materiale avhenger av hvor advarselsskiltet skal brukes. Til høyspenningsinstallasjoner gjelder det at materialet må tåle de spesifikke forholdene på stedet.
Aluminium: Anbefales til utendørs og industrielle miljøer. Korrosjonsbestandig, dimensjonsstabilt og tåler store temperatursvingninger. Ideelt til transformatorstasjoner og utendørs el-anlegg.
Rigid plast (PVC / polypropylen): Egnet til innendørs bruk i tekniske rom og tavlerom. Lett å montere og resistent mot de fleste kjemikalier.
Selvklebende vinyl: Til direkte montering på tavledører, kabelkanaler og glatte metalloverflater. Rask montering uten skruer.
Refleks aluminium: Gir økt synlighet i mørke eller dårlig belyste rom — relevant i kjellere, tunneler og maskinrom.
Magnetfolie: Egnet til midlertidig skilting, f.eks. på byggeplasser eller ved planlagte vedlikeholdsnedstenginger.
JO Safety tilbyr alle materialer i et bredt størrelsesutvalg. Se hele sortimentet under advarselsskilt.
Ofte stilte spørsmål (FAQ) om advarselsskilt ved høyspænning
Hvilket ISO 7010-symbol brukes til høyspænning?
Det primære symbolet er W012 — Advarsel: Elektrisk spenning, som viser et lyn-piktogram i en sort trekant på gul bakgrunn. Til sonemerking brukes W027 — Advarsel: Fare for elektrisk spenning. Begge er definert i ISO 7010 og er de korrekte symbolene i henhold til Arbeidstilsynets forskrift om sikkerhetsskilting.
Er det lovpålagt å sette opp advarselsskilt ved høyspænning?
Ja. Arbeidsmiljøloven og Arbeidstilsynets forskrift krever sikkerhetsskilting overalt der det er risiko for personskade — herunder ved elektriske farer. Manglende skilting kan medføre bøter ved tilsyn og økt ansvar ved ulykker.
Hva betyr den gule trekanten på et advarselsskilt?
Den gule trekanten er det internasjonale symbolet for advarsel, definert i ISO 3864 og ISO 7010. Gul bakgrunn med sort trekant og sort piktogram signaliserer en potensiell fare som krever oppmerksomhet. Den gule fargen er valgt fordi den tiltrekker oppmerksomheten raskt — det svarte lynet i midten forteller nøyaktig hvilken fare det er snakk om.
Hva er forskjellen på W012 og W027?
W012 brukes som punkt-advarsel direkte på eller ved det spenningsførende utstyret — f.eks. på en tavledør eller en transformator. W027 brukes til å merke hele soner — f.eks. ved inngangen til et transformatorrom eller ved et gjerde rundt et høyspenningsanlegg. I praksis brukes begge i kombinasjon: W027 ved inngangen, W012 på det spesifikke utstyret.
Hvilket materiale bør jeg velge til advarselsskilt ved høyspænning?
Materialvalget avhenger av miljøet. Aluminium anbefales til utendørs og industrielle miljøer. Rigid plast egner seg til innendørs tavlerom. Selvklebende vinyl brukes til direkte montering på tavledører og kabelkanaler. Refleks aluminium gir økt synlighet i mørke rom.
Bør man også bruke forbuds- og påbudsskilt ved høyspænning?
Ja, en komplett skiltingsløsning kombinerer advarselsskilt med forbudsskilt (f.eks. "Adgang forbudt for uvedkommende") og påbudsskilt (f.eks. "Bruk isolerende hansker"). Advarselsskiltet forteller om faren, forbudsskiltet begrenser adgangen, og påbudsskiltet angir den nødvendige atferden.
Hvordan skal advarselsskilt ved høyspænning plasseres?
I henhold til Arbeidstilsynets retningslinjer skal advarselsskilt plasseres i øyenhøyde (typisk 1,5–1,8 m over gulvet), ved inngangen til det farlige området og i umiddelbar nærhet av selve faren. Skiltet skal være synlig fra alle adgangsvinkler — også når dører og paneler er åpne.
Når bør jeg skifte ut advarselsskilt?
Skilt skal inspiseres minst én gang i året og etter enhver ombygging. Slitte, misfarget eller skadde skilt skal skiftes ut umiddelbart — de oppfyller ikke lenger lovkravene. UV-bleking er en hyppig årsak til utskiftningsbehov ved utendørs installasjoner.
Kan man få skreddersydde advarselsskilt til høyspenningsanlegg?
Ja. JO Safety tilbyr skreddersydde sikkerhetsskilt som kan kombinere ISO 7010-symboler med supplerende tekst, spenningsangivelse (f.eks. "10 000 V"), firmalogo eller spesifikke materialer. Kontakt JO Safety for en vurdering av dine behov.
Er advarselsskilt alene nok til å sikre arbeidsmiljøet ved høyspænning?
Nei — advarselsskilt er ett lag i en samlet sikkerhetsstrategi. De suppleres av tekniske tiltak (låsing, avskjerming), prosedyrer (lock-out/tag-out), opplæring og personlig verneutstyr (PPE). Advarselsskilt er det visuelle kommunikasjonslaget som sikrer at alle i området er oppmerksomme på faren — men de erstatter ikke de øvrige tiltakene.
Rask levering og skreddersydde løsninger
Hos JO Safety tilbyr vi advarselsskilt ved høyspænning av høy kvalitet som overholder ISO 7010, ISO 3864 og Arbeidstilsynets forskrift om sikkerhetsskilting. Vi fører et bredt sortiment i aluminium, rigid plast, selvklebende vinyl, refleks aluminium og magnetfolie. De fleste standardskilt er på lager og leveres raskt. Har du behov for skreddersydde løsninger med spesifikke spenningsangivelser eller særlige mål, hjelper teamet vårt deg gjerne.
Skap en tryggere arbeidsplass med de rette advarselsskiltene
Korrekt skilting ved høyspænning er ikke bare et lovkrav — det er en investering i de ansattes sikkerhet. Med ISO 7010-godkjente advarselsskilt fra JO Safety sikrer du at alle som ferdes nær dine elektriske installasjoner er tydelig advart. Kombiner med forbudsskilt, påbudsskilt og nødskilt for en komplett og lovmessig løsning.
JO Safety har siden 1974 hjulpet norske virksomheter med å gjøre sikkerhet synlig. Se hele sortimentet av sikkerhetsskilt her.
